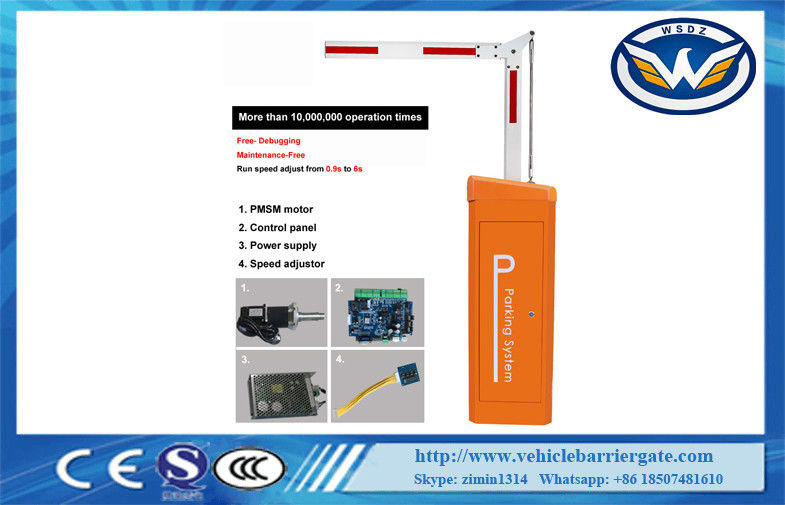

24V de Servomotorboom die van gelijkstroom Intelligente Barrière, 10 Miljoen Verrichting parkeren Tijden

Up/Down de Aanpassingeninstructie van de Snelheidsparameter:

De Verklaring van de parameternaam:

D00spa naam

PA__00 parameterpunt

PA__AST: het terugstellen

** _Vergis me: vals alarm

Zeer belangrijke Beschrijving:

Menu: menusleutel, schakelaar in vier parameters

L / R Pijl: Linker en juiste bewegingssleutels, bewegingen in een cirkel, de overeenkomstige karaktersflits

OP pijl: de verhoging van 0 tot 9, cyclussleutel, voegt voor elke het drukken toe

GA binnen: Ga sleutel in. Druk BINNENGAAN bij de momenteel getoonde parameter om het specifieke parameter plaatsen in te gaan.

Parameterverklaring:

1d0000, 2d0000, 3d0000, 4d0000: Wijst erop dat de huidige parameter 0000 is, die navenant kunnen

herzie van de eerste aan het vierde beetje aan de meest rechtse kant.

De halve parameters van de terugkeertijd: PA__09 (waaier van 100 ~ 1500)

Op parameters: PA__10, PA__11 (waaier van 100 ~ 9999), PA__12 (waaier van 01 ~ 99),

Benedenparameters: PA__13, PA__14 (waaier van 100 ~ 9999), PA__15 (waaier van 01 ~ 99),

Onderaan positieparameters: PA__20 (waaier van 01 ~ 9999)

Op positieparameter: PA__21 (waaier van 01 tot 9999)

Weerstandsgevoeligheid: PA__23 (waaier van 10 tot 99)

Boomniveau: PA__30 (waaier van 0 tot 1)

1. NO/NC wijzeselectie, in onderdompelingsschakelaar 1, voor NC, WEG voor nr.

2. Zelfsluitend wanneer macht weg of poort automatisch open selectie. In onderdompelingsschakelaar 2, is voor het automatische openen

wanneer macht weg;

3. Automatische omgekeerde of eindeselectie wanneer externe hindernis ontmoet. In onderdompelingsschakelaar 3, is voor automatisch

het einde en is WEG voor het automatische omkeren;

4. De auto het sluiten selectie van de snelheidsaanpassing, in onderdompeling 4, 0.9s en 1.3s voor optie. OP is voor 0.3s.

5. Vertragings automatische gesloten selectie. De onderdompeling switch5,6,7,8 is voor het en de het vertragen tijd is 1s, 2s, 3s, 4s, 5s,

8s, 10s, 15s, jaren '20, 25s, jaren '30, 35s, jaren '40, jaren '50, jaren '60 voor optie.

6. De aanpassing van de boomhoek, geschikt voor sommige gebieden dat de boom niet de verticale positie kan bereiken

veroorzaakt door hindernis. Regelbaar voor 60°, 70°, 80° en 90°. En de onderdompelingsschakelaar is een andere onafhankelijke (1 schakelaar 2).

7. De schakelaar van de onderhoudswijze, geschikt voor het mogelijke herstellen en het aanpassen.

8. RS485 zet om, kan aan computer verbinden, de informatie van de staat en van het alarm van de barrièrepoort controleren.

9. Signaal van de parkeerterrein is het open/dichte controle en het afstandsbediening open/dichte signaal afzonderlijk. Wapen het openen

heb geheugenfunctie, Aantal die impulswapen, en gesloten na aantal auto's openen (moet met een voertuigdetector worden uitgerust)

10. Optredende het signaalfunctie van de eindeinput.

11. De wapenschommeling signaleert uit inputfunctie.

12. De outputfunctie van de alarminformatie.

13. Functie van de het signaaloutput van de barrièrepoort de O.K.

14. Alle inputhavens zijn optoelectronic isolatie, is de waaier van het inputvoltage DC5 ~ 24V

15. De het signaalinput van de voertuigdetector en de infrarode signaalinput, d.w.z., gebruiken outputcom, NC van de lijndetector

(normaal No.4 en No.11, speciaal verwant met detector, de barrièrepoort niet aan het sluiten van bevel antwoorden

wanneer de rol niet wordt verbonden). De infrarode detector gebruikt het NPN-type.
