Productgegevens
Plaats van herkomst: China
Merknaam: WONSUN
Certificering: CE
Modelnummer: DZ-138
Betaling en verzendvoorwaarden
Min. bestelaantal: 1PC
Prijs: Onderhandelbaar
Verpakking Details: Ingepakt in bellenomslag ten eerste, en dan versterkt met karton voor buitenverpakking.
Levertijd: 3-7 ontvingen de werkdagen na uw betaling
Betalingscondities: T/T, Western Union, Geldgram, -Handelsverzekering, Paypal enz.,
Levering vermogen: 1000 sets / Maand
Productnaam: |
De Poort van het de Barrièresysteem van de Parkeerplaats Automatische Boom en van het Poortwapen Bar |
Werkomgevingstemperatuur: |
-40 ℃ ~ +85 ℃ |
Verrichtingstijd: |
0,3, 0,6, 0,9, 2,4sec |
Garantie: |
liftetime garantie voor motor, 2 jaar garantie voor de rust delen behalve wapen en ver |
Beveiligingssysteem (IP): |
IP65 |
Machtsconsumptie: |
150W/100W |
Productnaam: |
De Poort van het de Barrièresysteem van de Parkeerplaats Automatische Boom en van het Poortwapen Bar |
Werkomgevingstemperatuur: |
-40 ℃ ~ +85 ℃ |
Verrichtingstijd: |
0,3, 0,6, 0,9, 2,4sec |
Garantie: |
liftetime garantie voor motor, 2 jaar garantie voor de rust delen behalve wapen en ver |
Beveiligingssysteem (IP): |
IP65 |
Machtsconsumptie: |
150W/100W |

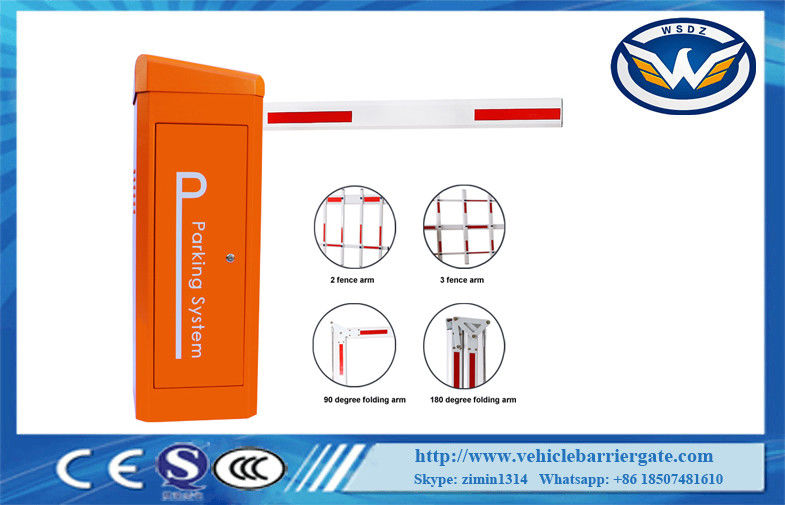

DC24V de servoPoort van de Motorvoertuigbarrière voor Parkerenbeheersysteem
Verrichtingstijd en van de Boomlengte Configuratieparameter
| Boomtype (meter) | Verrichtingstijd (seconden) | Boomhoogte (meter) |
| Snelle snelheid boom≤2.5 | 0,6 | 0,83 |
| Snelle snelheid boom≤3 | 0,9 | 0,83 |
| Gemeenschappelijke rechte boom≤4.5 | 2.5 | 0,83 |
| Gemeenschappelijke rechte boom≤6 | 4.5 | 0,83 |
| 80*45mm 90°folding boom≤3 | 1 | 0,83 |
| 80*45mm 90°folding boom≤3.5 | 2.5 | 0,83 |
| 80*45mm 90°folding boom≤5 | 5 | 0,83 |
| 80*45mm 180°folding boom≤3 | 1 | 0,83 |
| 80*45mm 180°folding boom≤4 | 2.5 | 0,83 |
| 80*45mm 180°folding boom≤5 | 4.5 | 0,83 |
| 100*45mm 2 omheining boom≤3.5 | 2.5 | 0.83m, kleine verticale boom zijn 0.8m, is de landende boom 0.9m |
| 100*45mm 2 schermen boom≤5 | 6 | 0.83m, kleine verticale boom zijn 0.8m, is de landende boom 0.9m |
| 100*45mm 3 schermen boom≤3 | 3 | 0.83m, kleine verticale boom zijn 1.5m, is de landende boom 1.6m |
| 100*45mm 3 schermen boom≤4 | 6 | 0.83m, kleine verticale boom zijn 1.5m, is de landende boom 1.6m |
Bericht: de „boomhoogte“ betekent hoogte van het punt van de boomholding aan de grond.
De Poortvoordelen van de voertuigbarrière:
| 1. Automatisch open poort wanneer macht weg, geen koppelingsontwerp, geen behoefte menselijke interventie. Toen de macht, poort automatisch terugstelde, herstel aan de poort sluitende echt onbeheerde staat, brandveiligheidsnormen. Als het speciale vereiste, handverrichting wanneer macht die weg wordt vereist, open wapen in werking stelt en manueel ook kan door de schakelaar van de de raadsonderdompeling van de vestigingscontrole worden gerealiseerd sluit, die ervoor zorgt dat het systeem kan op elk ogenblik worden gebruikt. |
| 2. Het gebruik van Enig de Lenteapparaat van het Compressiesaldo, goede regelgeving, geen onvermoeibaar, niet gemakkelijk te breken, veilig en betrouwbaar lawaai. |
| 3. Een verscheidenheid van input en outputwijzen kunnen worden geselecteerd, normaal openen normaal gesloten zijn facultatief. |
| 4. Kan de wapen openingshoek van 60 tot 90 graden, 10 graden worden aangepast resolutie, geschikt voor eaves prominente plaats te installeren. |
| 5. Het sluiten de snelheid kan worden aangepast. |
| 6. Barrièrepoort op &down-de schakelaaroutput van het signaalrelais. |
| 7. De uitvoeringsstatus van de barrièrepoort: O.K. signaaloutput erop wijst die dat de poort behoorlijk werkt. |
| 8. Van het de verrichtings abnormale alarm van de barrièrepoort het signaaloutput. |
| 9. R&G de output van het de schakelaarsignaal van het verkeerslichtrelais. |
| 10. Externe het signaal van de lijndetector anti-breekt interface, infrarode sensorsignaal anti-breekt interface. |
| 11. De interface van de tellingswijze. |
| 12. Wapen Open prioritaire anti-breekt functie. Geen kwestie de huidige poort in welke staat, exploitant door de drievoudige drukknop, software of afstandsbediening om een open bevel uit te geven, de poort voorrang aan de implementatie van de openingsactie zal verlenen. |
| 13. De barrière met antibotsingsbeschermingsfunctie, wanneer het voertuig het poortwapen raakt, wapen kan schommeling uit om schade aan het voertuig te vermijden, en de machine van de barrièrepoort zijn. |
| 14. Vertraging gesloten selectiefunctie. |
| 15. De auto omgekeerde functie van het hoog-gevoeligheidswapen (de intensiteit kan worden aangepast). |
| 16. De interface van het parkerensysteem. |
| 17.RS485 of RS232-netwerk communicatie controle op &down-interface (geen behoefte om communicatie module te installeren) |
Technische Parameterlijst
| DZ-138 barrièrepoort | V06T | V09T |
| Maximum Boomlengte en Diameter | 2500mm, Ф75mm | 3000mm, Ф75mm |
| Open/Dichte Tijd | 0.6sec | 0.9sec, 2.5sec, 4.5sec |
| Voeding | 24/100/240VAC, 50/60Hz | 24/100/240VAC, 50/60Hz |
| Machtsconsumptie | max.150W | 100w |
| Machinegeval | Geverniste 2.0mm staalplaat | Geverniste 2.0mm staalplaat |
| De Grootte van het machinegeval (W*D*H) | 342*312*959mm | 342*312*959mm |
| Netto Gewicht | 43kg | 42.6kg |
| Werkende Temperatuur Range℃ | -45℃~+85℃ | -45℃~+85℃ |
| Drijfmethode | Servomotor | Servomotor |
| Beschermingssysteem (IP) | 65 | 65 |
| Isolatieklasse | F | F |
| Relatieve Vochtigheid | ≤90% | ≤90% |
| Motorsnelheid | 3000r/min | 3000r/min |
| Afstandsbedieningafstand | ≤100m (open, zonnig weer) | ≤100m (open, zonnig weer) |
| Outputtorsie | 1.2N.M*140=160N.M | 0.86N.M*140=120N.M |
| Het lopen Noise< | 45dB | 45dB |
| Oppervlaktebehandeling | Het openluchtmetaalpoeder elektrostatische bespuiten | Het openluchtmetaalpoeder elektrostatische bespuiten |
| Het Controlemechanisme van DZ | ||
| Voltage (±10%) | 100-240 volt | 100-240 volt |
| Frequentie (Herz) | 50-60 | 50-60 |
| Maximum Machtsconsumptie (watts) | 8 | 8 |
| Zekering | F5AH | F5AH |
| Controlevoltage | 24V DC/max.3000mA | 24V DC/max.3000mA |
| Input-Beëindigen Aantal | 8 | 8 |
| Het open Aantal van de Collectoroutput | 2 | 2 |
| Nul het Relaisaantal van de Niveauomkering | 3 | 3 |
| Werkende Temperatuur Range℃ | -45℃~+85℃ | -45℃~+85℃ |
| Beschermingssysteem (IP) | 20 | 20 |
| Gewicht (gram) | 450gram | 450gram |
| Afmeting | mm (l-w-h) | 158*126*55 |
Verpakkingslijst
| Titel | Specificatie | Qty | Eenheid | Nota |
| De boom van de barrièrepoort | 1 | Stuk | ||
| De persraad van het machinegeval | 2 | stuk | Voor het bevestigen van geval | |
| Uitbreidingsbout | M16X150 | 4 | reeks | Voor het bevestigen van geval |
| Ondersteunende pool | 1 | stuk | Facultatief deel | |
| Uitbreidingsbout | M8 | 4 | eenheid | Voor het bevestigen van boom |
| Boom vaste schroeven | M12*70 | 2 | eenheid | |
| Gevalsleutel | 2 | eenheid | ||
| De saldolente | 1 | eenheid | Voor extra gebruik | |
| Ver controlemechanisme | 2 | eenheid | ||
| Machinecontrole | 1 | eenheid | ||
| Instructie | 1 | stuk |
FAQ:
Artikel van het type service:
1. Vrije onderhouden het van twee jaar wordt geleverd (zonder het wapen en het verre controlemechanisme). In de voorwaarde om de werkende instructie, zonder het onbevoegde behoud van de delen na te leven en de machine hebben geen duidelijke mechanische schade, zullen wij een kwaliteitsborging voor het product van de barrièrepoort van de datum van gebruik voor een periode van twee jaar of van de datum van verzending tot drie jaar met inbegrip van alle mechanische en elektronische componenten buiten speciale verbruiksgoederen verstrekken.
2.Lifetime het geladen onderhouden wordt aangeboden.
3.Technology het onderhouden wordt geleverd.
*The na situaties worden geladen voor het onderhouden (of vervanging):
1.Broken door verkeerde installatie;
2.Broken door ongepast voltage;
3.The oppervlakten van het systeem dat door verkeerd installatie of gebruik wordt vernietigd.
4.Broken door natuurramp.
5.Overdue.
6.Servicing punten uit de beloften.
Als u om het even welke vraag hebt, gelieve ons vrij te contacteren!
