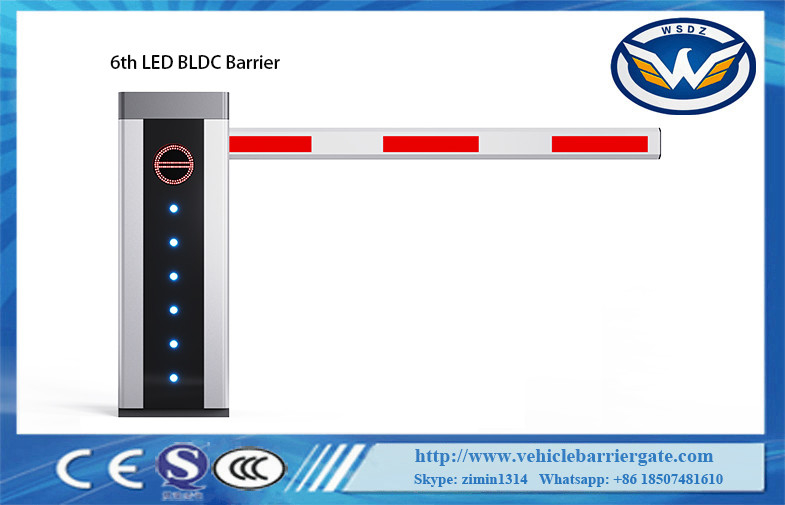

6e BLDC-motor DC24V borstelloze motorvoertuigen barrièrepoort 1.5s-6s verstelbaar
6e BLDC-motor DC24V borstelloze motorvoertuigen barrièrepoort 1.5s-6s verstelbaar
Voertuig barrièrepoort kenmerken:
- De werkingssnelheid kan worden aangepast.
- Langzamer en langzamer kan worden aangepast.
- De grenshoek kan worden aangepast.
- De linker- en rechterrichting kunnen snel worden verwisseld.
- De barrièrearm kan in geval van stroomstoring handmatig worden bediend.
- 418-frequentie leercode anti-kopie afstandsbediening.
- Infrarood fotocel sensor lO signaalinvoerfunctie.
- Loop-detector en radar-IO-signaalinvoer voor anti-botsingssignalen.
- Op, neer en stop IO signaalinvoerfunctie.
- Tellen (vloot) functie.
- Verkeerslicht-IO-signaaluitgangsfunctie.
- Op en neer op zijn plaats, normaal open en normaal gesloten signaaluitgangsfunctie.
- Vertraag de armdropfunctie.
- Arm-automatische omkering.
- Automatische heffunctie wanneer de stroom is uitgeschakeld (vereist een extra stroomopslagmodule).
- IO-poort één-toets cyclus op en neer functie.
- Loopdetector met normaal geopende en normaal gesloten functie.
- Eén auto en één arm om tolontduiking te voorkomen.
- De IO-poort sluit de signaalinvoerfunctie.
- Invoerfunctie van een 24 V-opslagbatterij.
2. Technische specificaties:
1Werktemperatuur: -30°C tot +60°C
2Nominale spanning: DC24V
3Werksnelheid: 1,5 s tot 8 s
4Nominale stroom: 9,5A
5. Nominaal vermogen: 100W
6. snelheid zonder belasting: 1850 t/min
7Nominale snelheid: 1400 t/min.
8Nominaal koppel: 59,6 N.m.
9Relatieve luchtvochtigheid: ≥ 85%
10Afstandsbediening: ≤ 50 meter (helder, zonnig weer)
11Beschermingsniveau: IP54
12Maximale lengte van de arm: 6 m
3. Veiligheidsvoorzieningen:
1Geavanceerd elektromechanisch geïntegreerd ontwerpconcept: compacte structuur, snelle montage en eenvoudig onderhoud.
2Geavanceerd vormproductieconcept: hoge precisie, sterke consistentie, snelle productie-efficiëntie en gegarandeerde kwaliteit.
3Het ontwerpconcept van de geavanceerde tweestaps- en wormversnellingsbak met variabele snelheid: hoge precisie, lange levensduur,
Het heeft vele voordelen, zoals geen verstopping, geen olielekt, hoog koppel, laag geluid,
en kan normaal werken bij -35 graden.
4Geavanceerd ontwerpconcept van de borstelloze motor: laag energieverbruik, hoog rendement, geen warmteopwekking, breed snelheidsbereik,
Het maakt de barrièrepoort snel en soepel op en neer.
5Geavanceerd ontwerpconcept van de Hall-limiet: automatische volledig automatische limietdetectie zonder debugging, hoge precisie en realtime detectie van
de constante kracht van de motor, waardoor de barrière gladder opstijgt en valt.
6. Nieuwe boogvormige drie-link structuur ontwerpconcept, anti-zakken staaf en anti-heffen staaf evenwicht aanpassing is handig, evenwicht niveau
De aanpassing is eenvoudig, en de anti-opheffingstaaf is beter.
7Geavanceerde borstelloze poort-specifieke controller: krachtige geïntegreerde chip drive, snelle verwerkingssnelheid, groot geheugen, goed controle-effect
krachtige functie, hoge mate van automatisering, duurzaam; met behulp van een lage spanning 24V stroomvoorziening, geschikt voor globale spanning, veilig en betrouwbaar.
4.De parameter voor het selecteren van de veer
| Armtype | Armlengte | Gebruik van de lente |
| Type | Afmeting ((draaddiameter*lengte) |
| 100*45 Rechte arm | 6m | Spanningsveer | 4.5+5.5 |
| 5 m | 4.0+5.5 |
| 4.5m | 4.5+4.5 |
| 4 m | 4.5+4.0 |
| 3.5m | 4.5 |
| 3 m | 4.5 |
| 80*45 Rechte arm | 6m | 5.5+4.0 |
| 5 m | 5.5+4.0 |
| 4.5m | 4.5+4.5 |
| 4 m | 4.5+4.0 |
| 3.5m | 4.5 |
| 3 m | 4.0 |
| Twee hekkenarm | 4.5m | 5.5+5.5 |
| 4 m | 4.5+5.5 |
| 3.5m | 4.5+4.5 |
| 3 m | 4.5+4.5 |
| 90 graden arm | 5 m | 5.5+4.5 |
| 4.5m | 5.5+4.5 |
| 4 m | 4.5+4.5 |
| 3.5m | 4.5+4.5 |
| 3 m | 4.5+4.0 |
| Drie hekkenarm | 4.5m | 5.5+6.8 |
| 4 m | 5.5+5.5 |
| 3.5m | 4.5+5.5 |
| 3 m | 4.5+4.5 |
| Opmerking:60,8 geel,5.5 blauw,4.5 rood,4.0 groen |
(de parameter is gebaseerd op de branche van de onderneming)
Foutcodes:
| EFF-01: Hall Fault | Controleer de motor of de bedrading. | Dit komt meestal doordat de motor of de motorbedrading niet
goed verbonden zijn. |
| EFF-02: Onderspanningsfout | De spanning is onder de 22,0V. | Dit kan te wijten zijn aan onvoldoende spanning van de
stroomvoorziening of batterij. |
| EFF-03: Bescherming tegen overstromingen | Zware belasting of beschadigd stuurbord, onjuiste motorbedrading. | Controleer of de motorbedrading goed is aangesloten en
de bestuurder vervangen of de belasting aanpassen. |
| EFF-04: Bescherming van de stal | De limiet is niet bereikt na 5 opeenvolgende pogingen. | Stel de limietpunten opnieuw in of controleer of er een probleem is
met de limiet. |
