Productgegevens
Plaats van herkomst: China
Merknaam: WONSUN
Certificering: CE
Modelnummer: DZ-220B automatische boombarrière
Betaling en verzendvoorwaarden
Min. bestelaantal: 1pc
Prijs: Onderhandelbaar
Verpakking Details: voertuig Barrièrepoort Eerst verpakt in noppenfolie en vervolgens versterkt met karton voor buitenve
Levertijd: 3-7 werkdagen na ontvangst van uw betaling
Betalingscondities: T/T, Western Union, Money Gram, Handel Assurance, Paypal etc.,
Levering vermogen: 1000 sets/maand
Drijfmethode: |
gelijkstroom borstelloze motor |
Merk: |
-30℃~+70℃ |
Relatieve Vochtigheid: |
≥85% |
Nominaal vermogen:: |
150W |
Naam: |
150W DC 24V borstelloze motor Automatische giekbarrière met draadloze afstandsbediening |
Lopende snelheid: |
2.5sec-6sec snelheid instelbaar |
Drijfmethode: |
gelijkstroom borstelloze motor |
Merk: |
-30℃~+70℃ |
Relatieve Vochtigheid: |
≥85% |
Nominaal vermogen:: |
150W |
Naam: |
150W DC 24V borstelloze motor Automatische giekbarrière met draadloze afstandsbediening |
Lopende snelheid: |
2.5sec-6sec snelheid instelbaar |

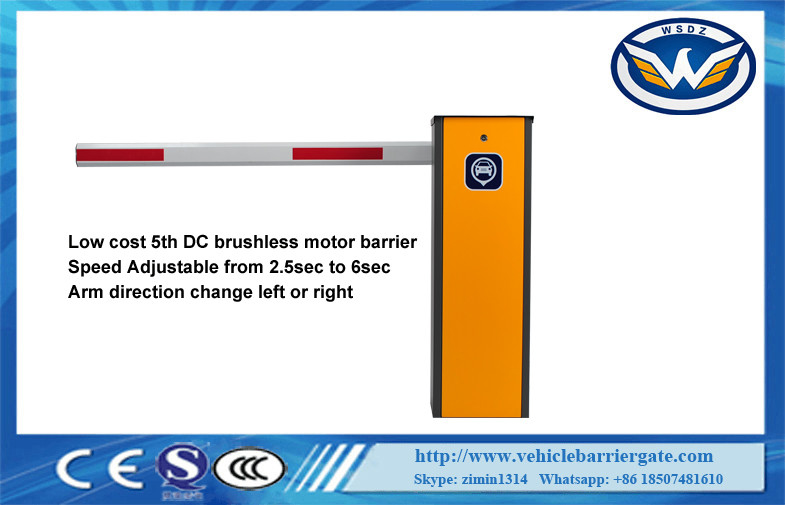

150W Barrière van de de Motor Automatische Boom van gelijkstroom 24V Brushless met Draadloze Afstandsbediening
1. Selectie van de lente
_de lente stretchable en
de specificatie is als volgt:
Diameter 4.0MM groene kleur
Diameter 4.5MM rode kleur
Diameter 5.5MM blauwe kleur
Diameter 6.8MM gele kleur
Diameter 7.0MM witte kleur
| 1 de lopende snelheid kan van 2.5s aan 8s worden aangepast |
| 2 het wapen kan snel worden uitgewisseld. |
| 3 die open de barrièrepoort door motorwiel wanneer macht weg, automatisch na macht wordt teruggesteld |
| 4 de gebogen onstabiele de bewegingsstructuur van de wapen drie verbinding, de verrichting is stabiel |
| 5 draadloze open/dichte afstandsbedieningcontrole |
| 6 auto omgekeerde functie (regelbare kracht) |
| 7 de infrarode fotocellenschakelaar is beschikbaar |
| 8 de schakelaar van de lijndetector is beschikbaar. |
| 9 goed-geïntegreerd met het systeemmateriaal van het autoparkeren, met draadcontrole (moet schakelaarsignaal zijn) |
| 10 schakelaar voor verkeerslicht (AC220V, macht minder dan 40W) |
| 1 het werk temperatuur (motor): -30℃~+70℃ |
| 2 nominale spanning: DC24V |
| 3 lopende snelheid: 2.5s-8s |
| 4 geschatte stroom: 9.5A |
| 5 geschatte macht: 150W |
| 6 zonder commissie snelheid: 1850rpm |
| 7 geschatte snelheid: 1400rpm |
| 8 geschatte torsie: 59.6N.m |
| 9 relatieve vochtigheid: ≥85% |
| 10 afstandsbedieningafstand: ≤100M (in de open plaats) |
5.Electrical installatie, bedradingsdiagram
1. De interne bedrading van deze machine is voltooid wanneer het de fabriek verlaat, gelieve het niet te veranderen, enkel de 220V-voeding en de beschermende gronddraad met het werk verbinden.
2. Verkeerslichtinterface: 2A24V het gebruik van het voltageverkeerslicht.
3. Infrarode anti-breekt interface: het externe infrarode anti-radiation apparaat, en het schakelaarsignaal van de anti-radiation output kunnen worden aangesloten.
4. De interface van de grondbetekenis: betekenis van de steun de externe grond. Wanneer het gebruiken van een externe grondsensor, moet u slechts de output van het schakelaarsignaal door de grondsensor verbinden.
5. De besturingsinterface van de de interfacedraad van het parkerensysteem: verbind het schakelaarsignaal van het systeem met deze interface om de barrière te controleren.
6. De aanvang beperkt en de landende output van het grenssignaal: het signaal van de outputcom/no/nc schakelaar aan het systeem om de huidige staat over de barrière te informeren.
7. RS485 of KAN communicatie interface: PC-de software kan worden gebruikt om meer dan 15 barrières te leiden.
6.Function plaatsende parameterlijst
| Menucode | Parameterschaal | Parameternaam | Gebrek | Eenheid | Opmerking | |||
| H00-00 | 25-95 | Open snelheidsaanpassing | 40 | Overeenkomstige PWM-plichtscyclus 25%-95%, stapgrootte is 1 | ||||
| H00-01 | 25-95 | Dichte snelheidsaanpassing | 40 | Overeenkomstige PWM-plichtscyclus 25%-95%, stapgrootte is 1 | ||||
| H00-02 | 5-40 | Open vertraag op zijn plaats hoek | 35 | Groter de hoekwaarde, minder moet waarschijnlijk het het wapen schudden wanneer het op zijn plaats is. | ||||
| H00-03 | 5-40 | Sluit vertragen op zijn plaats hoek | 35 | Groter de hoekwaarde, minder moet waarschijnlijk het het wapen schudden wanneer het op zijn plaats is. | ||||
| H00-04 | 1-20 | Open versnel aanpassing | 1 | Mej. | Kleiner het aantal, sneller de snelheid | |||
| H00-05 | 1-20 | Dicht versnel aanpassing | 8 | Mej. | Kleiner het aantal, sneller de snelheid | |||
| H00-06 | 1-30 | Open op zijn plaats hoek | 1 | graad | de stapgrootte is 1, wanneer groot dan 11, automatisch één kant zal controleren | |||
| H00-07 | 1-30 | Sluit op zijn plaats hoek | 1 | graad | de stapgrootte is 1 | |||
| H00-08 | 7-13 | Auto omgekeerde krachtaanpassing | 10 | A | de stapgrootte is 1 | |||
| H00-09 | 0-90 | Vertragings sluitende aanpassing | 0 | tweede | de stapgrootte is 100; 0 sluiten niet automatisch, zal Andere waarde automatisch sluiten; Deze parameter is voor de situatie dat er geen signalen van de lijndetector en niet-automatische verrichtingsgelegenheden zijn | |||
| H00-10 | 10-50 | De aanpassing van de zelf-controlesnelheid | 30 | Overeenkomstige PWM-plichtscyclus 10%-50%, stapgrootte is 1 | ||||
| H00-11 | 0-2 | Zelf-controlewijze | 0 | 0: geen werk automatisch; 1: werk automatisch, elimineer weg na macht; 2: werk automatisch, Stroomuitvalmemory.3.intelligent automatisch verrichting. | ||||
| H00-12 | 0-5 | De aanpassing van de zelf-slotkracht | 0 | 0: Ongeldig, geldige 1or 2 | ||||
| H00-13 | 1-20 | De tijd van de motorvertraging wanneer gepauzeerd | 5 | Het groter plaatsen, langer zal de pauzetijd duren | ||||
| H00-14 | 0-1 | Bod-richting het plaatsen | 0 | 0: Het sluiten, 1: het openen | ||||
| H00-15 | 0-2 | Energie - besparing het sluiten wapenrichting | 0 |
0: ongeldig 1: dicht geldig wapen (energie - het besparingsvoltage wordt bepaald door 49 punten) 2: open geldig wapen |
||||
| H00-16 | 1-32 | RS485communicationadres | 1 | Tot 32 slaven kunnen worden verbonden | ||||
| H00-17 | 0-2 | RS485communication tarief | 0 | 0:9600,1: 19200,2:38400; Verander de parameter en zal opnieuw geldig na macht op zijn. | ||||
| H00-18 | 0-2 | Of zelf-controle wanneer macht | 1 | 0: geen zelf-controle, 1: zelf-controle; 2: zelf-controle met afstandsbediening; | ||||
| H00-19 | 0-3 | zelf-controle het plaatsen | 2 | 0: Manueel ongeldig, 1: Toetsenbord VASTGESTELDE knoop, 2: geldige afstandsbediening, 3, Toetsenbord VASTGESTELDE knoop en afstandsbediening geldig allebei | ||||
| H00-20 | 0-15 | Controlerende parameter het plaatsen index | 7 | 0 | 0XD000 | Roteer snelheid | 0~2500 | |
| 1 | 0XD001 | De motor koppelt hoek terug | 0~90 graad | |||||
| 2 | 0XD002 | Busbar voltage (V) | 0~40.0 | |||||
| 3 | 0XD003 | Huidige output | ||||||
| 4 | 0XD004 | Zaalstaat | 0~7 | |||||
| 5 | 0XD005 | Commutatieaantal | ||||||
| 6 | 0XD006 | Totaal aantal reizen | ||||||
| 7 | 0XD007 | Uitvoeringstijd (Mej.) | 0~9000 | |||||
| 8 | 0XD008 | Cumulatieve lopende tijden | 0 ‚99999999 | |||||
| 9 | 0xD00A | Tijd van automatiseringsverrichting | 0~99999999 | |||||
| 10 | 0xD00C | Tijd van antibotsings | 0~99999999 | |||||
| 11 | 0xD00E | Het aantal tijden van het wapen is op zijn plaats dicht | 0~99999999 | |||||
| 12 | 0xD010 | Macht op tijd (minuut) | 0~99999999 | |||||
| 13 | 0xD012 | Voedingmacht op tijden | 0~99999999 | |||||
| 14 | 0xD014 | Lopende status | Binaire vertoning | |||||
| 15 | 0xD015 | Foutencode | 0~7 | |||||
| 19 | Aantal van OMHOOGGAAND wapen | 0-65535 | ||||||
| 20 | Aantal van BENEDENwapen | 0-65535 | ||||||
| 21 | Aantal EINDE | 0-65535 | ||||||
| 22 | Aantal Lijndetector | 0-65535 | ||||||
| 23 | Aantal Fotocel | 0-65535 | ||||||
| 24 | Aantal Camera | 0-65535 | ||||||
| H00-21 | 0-3 | Het terugstellen van fabrieksgegevens | 0 | 1: De fabrieksgegevens rusten, 2: het cumulatieve aantal tijden ontruimde 3: Accumuleer het aantal tijden om fabrieksmontages, terugkeer aan 0 na uitvoering te ontruimen en te herstellen | ||||
| H00-22 | 0-1 | De tijdsconstante van de beginversnelling | 0 | Hoger de waarde, langzamer de versnelling | ||||
| H00-23 | 12-30 | Minimale output | 10 | De minimumcyclus van de outputplicht van UP/DOWN-wapen | ||||
| H00-24 | 12-30 | EINDE het zeer belangrijke functie plaatsen | 0: wanneer u pauze drukt, WAPENverblijf in huidige staat 1: wanneer duwt het dichte wapen, op de EINDEsleutel om het wapen te schakelen om omhoog te bevelen | |||||
| H00-25 | 1-20 | Reserve | ||||||
| H00-26 | 0-1 | De onderbreking van de cameratelling (seconden) | S | 0: is telling ontruimd when10-notulentime-out, niet 0 timing sluit wapen | ||||
| H00-27 | 0-1 | |||||||
| H00-28 | 0-3 | LEIDENE lichte outputwijze | 0: Vlam niet afwisselend tijdens verrichting op; 1: Sta toe opvlammend; 2: Groen licht wanneer OP wapen op 45 Graad | |||||
| H00-33 | 485 communicatie statuscontrole | 485 mededeling, de analoge gegevens van de inputhaven | ||||||
| H00-34 | Piekpatroon | 0-1 | Snak persafstandsbediening of om het gebruik van IO-haven te belemmeren; 0: Geen verbodseffect; 1: efficiënt | |||||
Wonsun is een professionele manufaturer voor barrièrepoort, boombarrière, die poortmotor glijden. Als om het even welke rente, gelieve me vrij te contacteren.
